最近用 yolox 的发现了一个很神奇的现象，简而言之 yolox-tiny 在单目标检测的效果比 yolox-small 好上很多（3.2mAP%），且 yolox-small 能大幅提升检测精度的方法到了 yolox-tiny 也不起作用了。网上很多 yolox 的解读基本都是翻译论文，没啥价值，还是决定仔细读一下代码，这大概也是全网第一份从源代码的角度解析 yolox 的文章。
阅读源码后发现 yolox 的 SimOTA 机制存在一些漏洞，并使用对应的方法调优。调优过程明确不采用的方案：增大模型规模、模型融合和其他消耗算力的方法，专注算法本身。
Model 部分
和其他检测模型一样，model 分为 backbone，neck 和 head。
backbone
backbone 采用 CSPDarkNet，包括 stem，dark2，dark3，dark4 和 dark5。
- 数据经过增强处理并缩放到

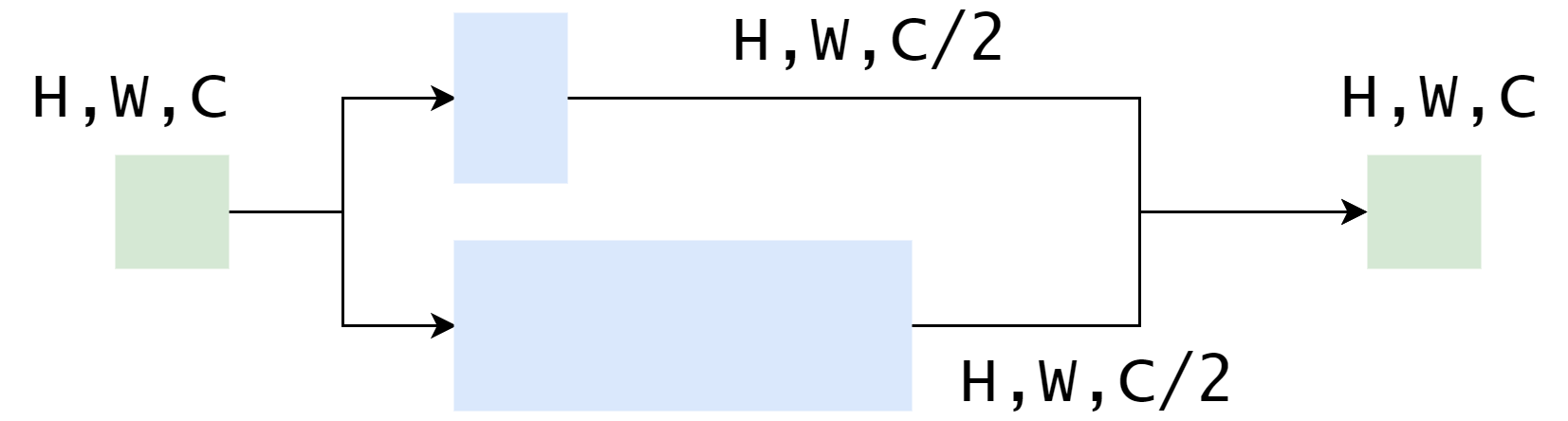

640X640大小后进入stem完成图像通道的升维，从3通道提升到X通道，X取决于backbone规模的width_factor参数。图像经过这一层之前，会被均匀切分为左上、右上、左下和右下四个区域并按通道拼接得到160X160X12的数据，也就是 12 个通道，每个通道的图像大小占据原图像大小的1/4，在经过卷积、BN层和激活层，得到输出。 stem的输出进入dark2，经过一个卷积模块，维度提升一倍后尺寸减半。而后经过CSPLayer，CSPLayer的结构和残差网络相似，一个分支只对输入卷积一次，另一个分支进行深度特征提取，深度的层数取决于backbone的depth_factor参数，而后两个分支的输出按照通道数拼接到一起，完成升维。dark3, dark4, dark5的东西和dark2一致，无非是尺寸减半，通道数翻倍，同理得到dark3, dark4, dark5的输出。
这里补充一下：
dark3的输出维度：256X80X80dark4的输出维度：512X40X30dark5的输出维度：1024X20X20
neck

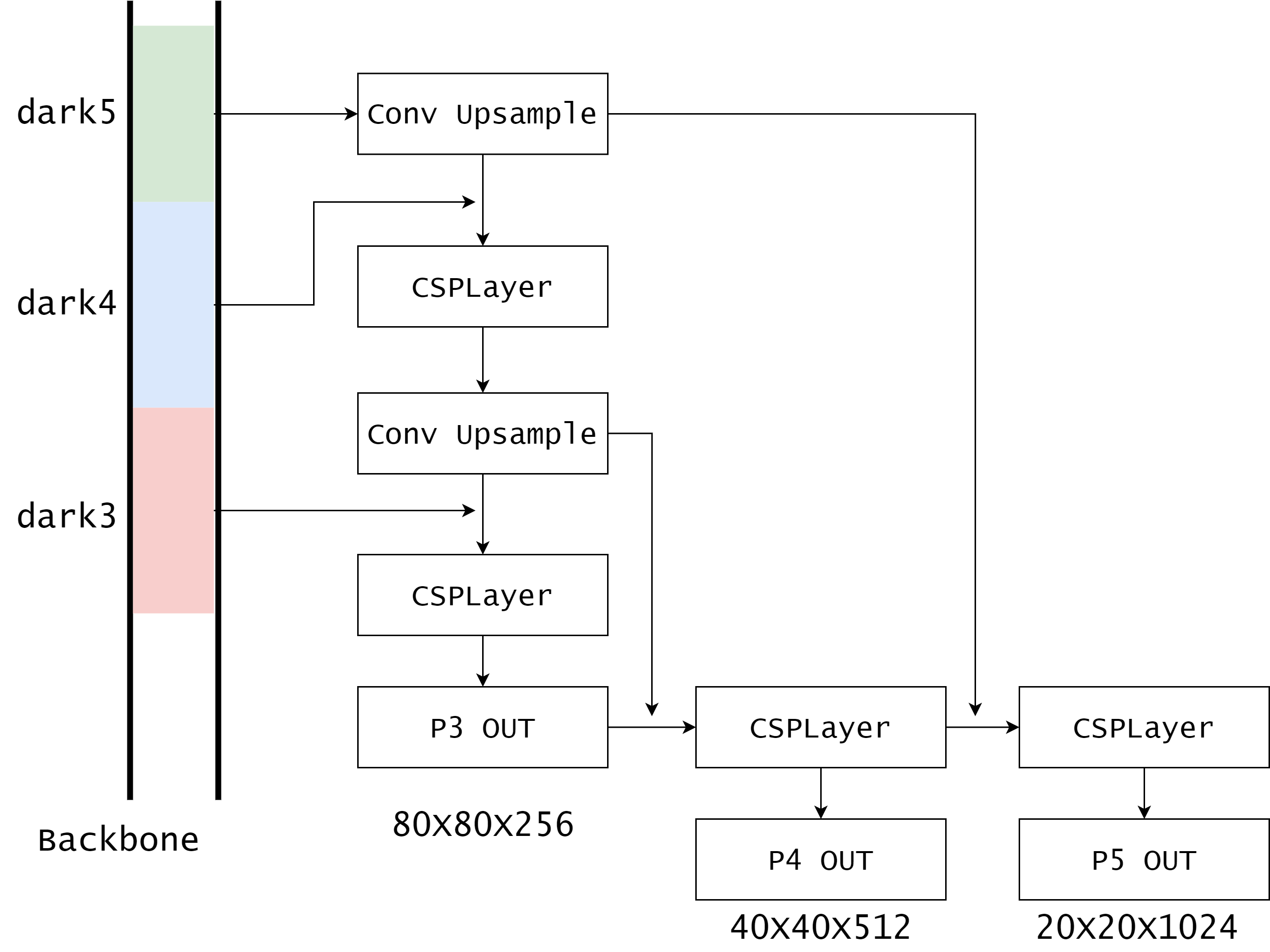

获取 backbone 的 dark3, dark4, dark5 的输出作为输入。这里用文字描述的话太复杂了，简单的画图展示一下大概结构，精细的结构还是要看源代码：
也就是说，这三个输出都融合了模型深层的语义特征和模型浅层的细节特征。
head

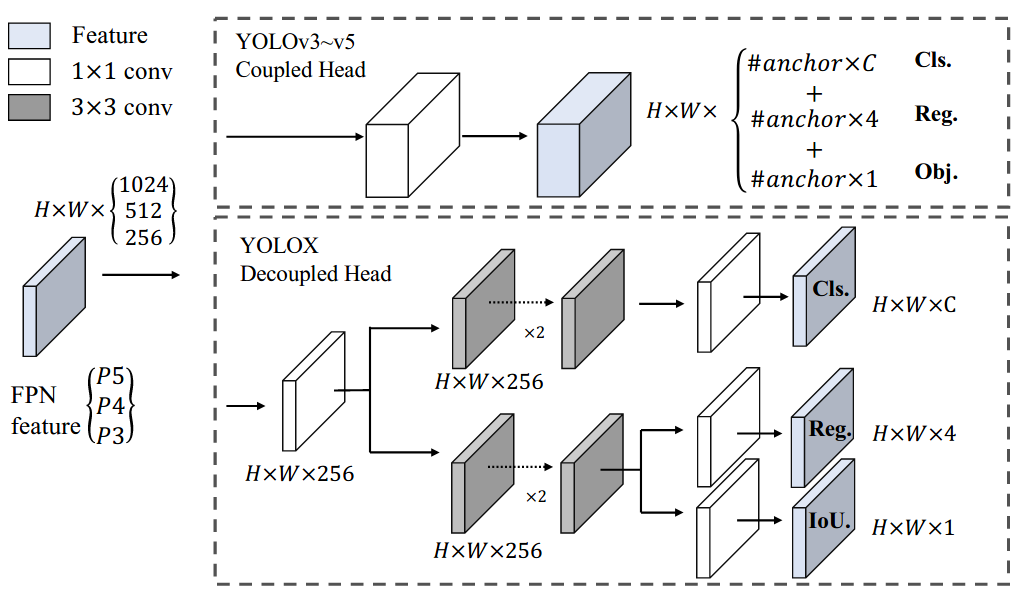

因为 neck 有三组输出，所以 head 对 neck 的每一组输出都要进行处理。对每一个输入经过不同的 stem 把通道数降维到 256，而后接入解耦的任务分支，包括分类（cls）、位置框（reg）和前背景（obj）三个网络。
分类网络的输出通道数是类别数，这里假设为 2，回归网络的输出通道数是 4，负责预测中心点坐标和高宽尺寸，前背景网络的输出通道数是 1，因此输出的通道数是 2+4+1=7。将这三个网络的输出然后拼接到一起，放到一个列表中。因此，head 部分得到的输出为三组数据：7X80X80, 7X40X40, 7X20X20。以 7X80X80 为例，表示预测了 80X80 个目标，每个目标包括位置、类别和前背景共 7 个参数。
训练部分
这一部分是难点，或者说，是任何目标检测算法的实现难点，代码量也是最大。
预处理
在这一部分，将对 head 的三个输出进行一些转换并生成对应的 grid 信息，将预测输出对应到图像中的实际位置。grid 可以理解为特征点的位置吧，是固定的，如下图所示黑色的那一个个格子（其他颜色不用看，我实在找不到类似的图了）：
这一部分大概分以下步骤：
- 获取输出特征的的宽度和高度，如 80 和 80，或者 40 和 40，那么就生成对应的
grid，如 [0, 1] [0, 2] … [80, 80] 共 6400 个，维度是 [1, 6400, 2] - 将预测结果
reshape成Batch, HxW, C大小，坐标的x和y加上grid会映射到每个预测特征点的中心位置，在乘以 8，也就是理想情况下位置信息的运算结果会在 640 X 640 之间，也就是图像上目标的中心点 - 计算
w和h的 $e$ 次方，再乘以 8，得到目标框的高度和宽度。此时返回得到的grid和变换过后的output。（80 对应的扩张步是 8，40 对应的扩张步是 16，20 对应的扩张步是 32）
将每一个输出经过上面 3 个步骤的处理后，按照 dim=1 拼接到一起，也就是会得到 Batch, 8400, 7 的输出。（80X80 + 40X40 + 20X20 = 8400）。
计算损失
针对 batch 中的每一个图像开始处理：
- 如果真实标签显示这个图像没有目标，全部真实标签就是清一色的 0，分类个数全部是 0，位置参数是 4 个 0，有无目标是 8400 个 0，
fg_mask全部是false。（fg_mask的用途后面会讲） - 否则，取出这个图像包含的全部真实目标框，与预测结果进行 SimOTA 样本分配，为预测结果分配标签，或者说为标签分配预测结果，因为 8400 个预测结果不可能同时参与训练，只选择部分样本视为正样本进行训练。
SimOTA
首先计算真实框覆盖的 grid 中心点，将这些 grid 中心点称为 fg_mask 也就是正样本，从所有的预测结果中通过 fg_mask 把正样本取出来，包括位置，类别和前背景。此外，选择落入真实目标框的周围的预测结果并记录下来，周围的度量方式是：当前特征点乘以 2.5 倍的步长所覆盖的格子。
- 之后计算选中的位置和真实位置的
iou得分和损失； - 将类别的输出激活后和
obj的激活输出相乘得到类别得分，以此得到类别损失； - 将没有被选中的预测结果视为负样本，也就是上面没有落入真实目标框及周围的预测结果视为预测失败，计算预测失败的损失，有一个预测结果不在，损失就是1，有 100 个不在，就是 100，然后计算这三个损失的和。
之后进行动态 k 分配，这里的 k 计算比较简单，在 10 和上一步骤选中的 fg_mask 数量取最小值就是 k，给每个真实框选取损失最小的 k 个预测结果。如果当某一个特征点指向多个真实框的时候，选取 cost 最小的真实框，之后对 fg_mask 进行更新。
计算损失
obj损失是全部的预测结果和动态 k 分配后得到的fg_mask做交叉熵，提升检测到目标的能力cls损失基于fg_mask选中的预测结果，将类别的one-hot向量与正样本和真实框的 iou 做乘积视为目标。比如预测框和真实框的 iou 是 0.4，那么对应的类别得分就是 0.4，毕竟相交面积小。预测结果和目标做交叉熵损失reg损失是就是预测盒子和真实盒子的 iou 损失
问题分析与调优
如何解释开头的问题以及如何调优呢？通过一路 debug 找到了一些问题，我目前只发现了一点点问题，等我彻底解决完毕回来填坑（因为又又又摸不到显卡了）。
- 第一点，由于是单目标检测任务，也就是说只有一个目标，那么小模型参数少，很容易聚焦和收敛；而大模型参数大，解空间也会更多，相对小模型难以探索到更好的解，因此一些常见的
trick（比如预训练backbone）才会有效的提升大模型的检测效果，而对小模型而言，参数少，搜索空间小，很容易找到更优的解，因此一些trick并不会起到很大的作用。 - 第二点，由于检测任务绝大多数目标是小目标，而 yolox-tiny 模型尺寸小，输出的通道数也少，底层的特征信息的保留程度好于大模型，因为模型越深，对图像细节的保留程度就越低。
- 第三点，也是最重要的一点，由于 YOLOX 选取正样本的机制是：预测结果落入真实框，或者落入真实框的周围，这些落入真实框周围的正样本在模型初期会侥幸存活下来并通过
SimOTA，但是，由于大部分都是小目标，会导致预测结果和真实目标毫不相交的场景，这就reg分支的 IoU Loss 面临难以优化的场景，我们换成 CIoU Loss 就可以了。具体可以参考这里：IoU Loss 系列。
如图所示，红色是真实框，绿色是落入真实框周围的预测结果（正样本），灰色表示不参与训练。可以看到，由于目标较小，预测结果和真实标签毫不相交，IoU Loss 的损失恒定是 1，这显然是不合理的。应该根据距离预测结果与真实目标的远近而定，而 CIoU Loss 能很好的解决这一点。
如果你要从发论文的角度调优 yolox，那么建议改动它的 SimOTA 机制，但是这也只能是为了毕业而发的一篇普通的论文，还远远达不到 yolov6 问世的高度。如果是工程的角度，那么 CIoU Loss 会很适合你。结果也显示，使用 CIoU Loss 的 mAP 要远远高于不使用和 yolox-tiny，提升 4.1 的 mAP。
