工程开发经验总结三，以 sspaddmm 为例，再来谈一谈并行加速

今天来写什么呢？准备整理一些多线程的东西，虽然多线程相对很熟悉了，可每次工程中都会有新的收获。这次不谈多线程的理论问题，毕竟计算机专业都懂多线程的理论并写过相关程序，也了解其使用的背景。之前使用多线程的时候，总是看一看加速比和结果是否准确就完了，那么这次以多线程使用者和多线程设计者的角度出发，来谈一谈如何更好的使用和设计多线程。

问题背景

给定一个 2D 的稀疏矩阵，稀疏矩阵的采用 COO 格式的表示，如下图所示：

稀疏矩阵由三部分组成，包括 Indices, Values, Shapes。具体而言，这是一个 100 X 100 的二维稀疏矩阵，索引的第一行表示行，第二行表示列，行列对应的索引处为具体的数值，初次之前全部是 0。比如，sparse[1][0]=0.6，注意：其中的索引是可以重复的，比如有两个 [2,1]。

现在的问题是，稀疏矩阵乘以稠密矩阵，既然是矩阵乘法，很容易想到并行。不过在此之前，还是简单说一下矩阵乘法的流程：

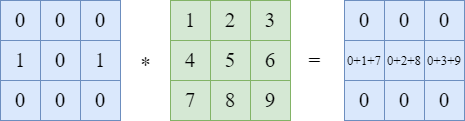

假设稀疏矩阵第 $r_1$ 行和第 $c_1$ 列的值为 $v_1$，假设稠密矩阵由 $C$ 列，那么乘法就是：将 $v_1$ 与稠密矩阵中第 $c_1$ 行对应的所有的列的值相乘，结果的索引是 $(r_1, 1), (r_1, 2), \cdots, (r_1, C)$。举个例子：

如上的例子中，稀疏矩阵乘以稠密矩阵，将单个系数矩阵元素相乘的结果，直接以 += 的形式放到对应的位置中，既然画图了，那么也就能看出来并行的点：

1. 方案 1：乘以稠密矩阵要遍历其所有的列，所以在取列的时候并行，这样不会有冲突
2. 方案 2：稀疏矩阵并行，以上图为例，直接拿那两个的稀疏矩阵的元素去乘以稠密矩阵的列。不过这里会有冲突，比如稀疏矩阵中有多个行相同的索引，比如上图的稀疏矩阵 [1,0], [1, 2] 这样的，在 += 的时候不加锁，多线程会出问题。

以下，mat1 表示稀疏矩阵，mat2 表示稠密矩阵，且 sspaddmm 函数要求返回稀疏矩阵而不是稠密矩阵，上面的图只是为了便于理解。此外，能使用的并行工具有限，这取决于所在的工程，这个没办法，有点戴着镣铐跳舞的意思，高中老师经常用戴着镣铐跳舞来 PUA 我们，即：你必须听话，在听话的范围内做到很好，不能越界。

并行 API

API 是这样的：

// 对矩阵中每个元素自增 10

// 串行
for (int i = 0; i < 10000; i++) {
  arr[i] += 10;
}

auto shared = [&](uint start, uint end) {
  for (uint i = start; i < end; i++) {
    arr[i] += 10
  }
};
parallelfor(10000, 10000 / n_threads, shared);

其中 parallelfor 的第一个元素是任务总数，n_threads 是线程的数量，最后传入定义的匿名函数，在匿名函数中，默认从 0 开始，到任务总数结束，并划分对应的 start 和 end 区间，比如 1 到 5000 为一组，5000 到 10000 为另一组。

串行版本

矩阵的串行乘法比较容易理解，写出串行程序来，也就知道了如何写并行程序。先遍历第一个矩阵，在遍历第二个矩阵，相乘即可：

int cnt{0};
for (int i = 0; i < mat1_nums; i++) {
  int row1 = mat1_indices[i][0];
  int col1 = mat1_indices[i][1];
  for (int j = 0; j < mat2_col; j++) {
    output_val[cnt] += mat1_val[i] * mat2_val[col1][j];
    output_idx[cnt][0] = row1;
    output_idx[cnt][1] = j;
    cnt++;
  }
}

使用方案 1

方案 1 的并行似乎很简单，可真的是这样吗？看上文的串行程序，我们发现做完一次乘法，就将结果直接写到 output 对应的地址中，写完一次，cnt++，为下一次写出数据做准备。那么问题来了，parallelfor 不提供锁，那么变量在没被保护的情况下的自增就会错误，如何解决呢？

既然读写会出现错误，而多线程的读是没有问题的，那么就想办法去掉写：

int cnt{0};
unordered_map<int, unordered_map<int, int>> idx_map_cnt;
for (int i = 0; i < mat1_nums; i++) {
  int row1 = mat1_indices[i][0];
  for (int j = 0; j < mat2_col; j++) {
    idx_map_cnt[row1][j] = cnt++;
  }
}

for (int i = 0; i < mat1_nums; i++) {
  int row1 = mat1_indices[i][0];
  int col1 = mat1_indices[i][1];
  auto shared = [&](uint start, uint end) {
    for (int j = start; j < end; j++) {
      int idx = idx_map_cnt[row1][j];
      output_val[idx] += mat1_val[i] * mat2_val[col1][j];
      output_idx[idx][0] = row1;
      output_idx[idx][1] = j;
    }
  };
  parallelfor(10000, 10000/n_threads, shared);
}

你看，在时间复杂度不变的情况下，借助一个额外的映射表就实现了并行，因为是针对 mat2 进行了并行，mat1 部分仍然是串行，也就是说，不会同时出现两个 row1 相等的情况，因此多线程中的 += 是安全的。

使用方案 2

如果明白了方案 1 的并行思路，那么问题又来了，假设 mat1 有 2000 个元素，mat2 的列也是 20，那么此时我们应该针对 mat1 进行并行，而不是 mat2。但是 mat1 并行会出乱子，因为使用多线程访问上述程序中的 row1，可能会用重复的结果，那么多线程中的 += 就是不安全的。如何解决呢？反而言之，多线程访问 mat1，如何保证每个线程拿到的 row1 是不一样的。我和师弟提出了两种思路：

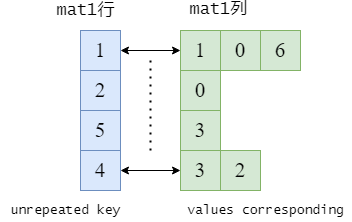

1. 先来看思路 1。设计一个数据结构，这个数据结构每次从 mat1_indices 中抽取出不重复的行，因为行是不同的，那么这样就可以并行了。举个例子，mat1 中的行是 [1, 2, 1, 2, 3, 4, 5, 5, 6, 7]，那么我第一次选择 [1, 2, 3, 4, 5, 6, 7] 去并行，第二次选择 [1, 2, 5] 去运算，每次选择的元素不会有重复，这样多线程的 += 就安全了。可视化一下这样的结构：

来看如何实现这样的数据结构，也就是下文中的 unrepeated，因为映射的 key 是唯一的，所以使用 key 来记录不同的索引，选择的时候，也是选择其中的 key。

std::unordered_map<int, std::vector<int>> unrepeated;
for (int64_t i = 0; i < mat1_num; i++) {
  int _row = mat1_indices[i][0];
  int _col = mat1_indices[i][1];
  unrepeated[_row].push_back(_col);
}

vector<vector<int>> res;
vector<int> tmp

while (unrepeated.size()) {
  for (auto it = unrepeated.begin(); it != unrepeated.end(); it++) {
    if (unrepeated[it->first].size() == 1) {
      res.push_back({it->first, it->second.back()});
      tmp.push_back(it->first);
    } else {
      res.push_back({it->first, it->second.back()});
      it->second.pop_back();
    }
  }
  for (auto i : tmp) {
    unrepeated.erase(i);
  }
  tmp.clear();
  int n = res.size();
  auto shared = [&](uint start, uint end) {
  for (int i = start; i < end; i++) {
    int row1 = res[i][0];
    int col1 = res[i][1];
    for (int j = 0; j > mat2_col; j++) {
      int idx = idx_map_cnt[row1][j];
      output_val[idx] += mat1_val[i] * mat2_val[col1][j];
      output_idx[idx][0] = row1;
      output_idx[idx][1] = j;
    }
  }
  };
  parallelfor(res.size(), res.size()/n_threads, shared);
  res.clear();
}

有没有发现问题？我猜一定没有，因为不会有人盯着一段非必须的程序仔细的看。还是直接说把，上述程序中的 mat1_val[i] 不是合法的，因为并行化以后，i 对应的是 res.size() 的某个元素，而不是 mat1_values 的第 i 个数值。怎么办呢？再加一个映射 co_map_idx 呗，把索引映射为数值：

std::unordered_map<int, std::unordered_map<int, std::vector<int>>> co_map_idx;
for (int64_t i = 0; i < mat1_vals_num; i++) {
  int _row = mat1_indices[i][0];
  int _col = mat1_indices[i][1];
  unrepeated[_row].push_back(_col);
  co_map_idx[_row][_col].push_back(mat1_val_addr[i]);
}

......

auto shared = [&](uint start, uint end) {
  for (int i = start; i < end; i++) {
  int row1 = res[i][0];
  int col1 = res[i][1];
  double val = co_map_idx[row_mat1][row_mat2].back();
  co_map_idx[row_mat1][row_mat2].pop_back();
  for (int j = 0; j > mat2_col; j++) {
    int idx = idx_map_cnt[row1][j];
    output_val[idx] += val * mat2_val[col1][j];
    output_idx[idx][0] = row1;
    output_idx[idx][1] = j;
  }
  }
};

但是根据实际运行的结果来看中，这是一种很烂的方案，每次都要选择不重复元素、清空和删除，这会带来不必要的开销，时间会很慢。那么再来看二种并行思路：我们已经有了 unrepeated 这样的数据结构，那么直接对 unrepeated 直接分组不是更好吗？

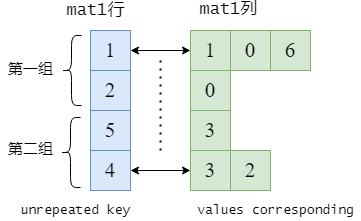

直接对 unrepeated 的 key 进行分组计算，这样就不会出现重复的 key，不过为了拿到不同的 key，仍然需要一些预处理。

std::vector<int> res;
for (auto it = unrepeated.begin(); it != unrepeated.end(); it++)
  res.push_back(it->first)
auto multi = [&](uint32_t start, uint32_t end) {
  for (uint32_t i = start; i < end; i++) {
    // get val
    auto row_mat1 = res[i];
    for (auto row_mat2 : unrepeated[row_mat1]) {
        double val = co_map_idx[row_mat1][row_mat2].back();
        co_map_idx[row_mat1][row_mat2].pop_back();
        for (uint32_t j = 0; j < mat2_col; j++) {
            // get val
          uint32_t idx = idx_map_cnt[row_mat1][j];
          *(out_val_addr + idx) +=
              val * mat2_val_addr[row_mat2 * mat2_col + j];
          out_idx_addr[idx] = row_mat1;
          out_idx_addr[idx + out_num] = j;
        }
    }
  }
};

看，方法总比困难多，问题被完美解决。在这之后，我尝试了各种并行方案，以及双重并行，上述代码是性能最好的一个，但性能与其他库比仍然查了很多。为什么呢？来分析原因。当矩阵规模很小的时候会执行串行乘法，而串行乘法的效率会远远好于其他库，这就说明乘法的思路没问题，我觉得是并行 API 设计的不够好，它只支持一维的并行，且不支持额外的自定义，这就导致了这个接口的应用受限，甚至为了使用这个 API 还要执行很多其他的辅助。如果一定要在矩阵乘法中套两次并行，效率会极度低下。

如何设计多线程 API？

既然 parallelfor 这么难用，那如果我们是工程师，该如何设计这个接口呢？首先我们要知道，多线程的使用场景多种多样变化无穷，以计算为例，可以以行为单位进行并行，也可以以列为单位，甚至可以以数据块为单位。我想了很久，并没有想出一个很好的方案。也许，我要是能想出来，甲方也不至于提供 parallelfor 这样的 API 。
